一、概述

  YBZR系列起重用隔爆型繞線轉子三相異步電動機（簡稱電動機）主要用于各種型式的防爆起重機械的電力驅動。具有較大的過載能力和較高的機械強度，因此它特別適用于那些短時或斷續運轉、頻繁起動、制動的設備。電動機的防爆性能符合GB3836.2-2000爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”的規定，制成隔爆型，防爆標志為ExdⅠ、ExdⅡBT4及ExdⅡCT4叁種。適用于井下有甲烷或煤塵與空氣形成的爆炸性混合物的場所和工廠用傳爆能力不高于ⅡB或ⅡC級，引燃溫度組別為T(mén)1～T4組的可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。
1、電動機的防護等級與冷卻方法
  1.1電動機的外殼防護等級為IP54，接線盒防護等級為IP55。
  1.2電動機的冷卻方式：112～132機座號為IC410；160～400機座號為IC411（參見GB1993）。
2、電動機的絕緣等級為F級與H級兩種，F(xiàn)級絕緣電機適用于環境空氣溫度不超過40℃的場所，H級絕緣電機適用于環境空氣溫度不超過60℃的場所。
3、電動機適用于下列工作環境：
  a）使用地點的海拔不超過1000m；
  b）最低環境空氣溫度不低于-15℃，最高環境空氣溫度：煤礦用不高于35℃，工廠用不超過40℃，也可根據用戶要求特殊高等。
  c）用于煤礦井下時環境相對濕度不大于97%（環境溫度為25℃時）。
  d）額定頻率為50Hz或60Hz；
  e）額定電壓為380V或440V、380/660V、660/1140V。
  f）頻繁地起動、制動及逆轉。
4、型號說明：

5、電動機的結構及安裝型式見表1

二、電動機的工作方式與技術數據

1、電動機的工作制分為S2、S3、S4、S5、S6、S7及S9七種類型（參見GB755），基準工作制為：S3 40%（即S3工作制，負載持續率為40%，每一個工作周期為10min）。

2、電動機的主要技術數據

  2.1電動機基準工作制時的額定功率、轉子轉動慣量（Jm）、轉子繞組的開路電壓（U2）與機座號的對應關系符合表2的規定。

  注：M、L后面的數字1、2分別代表同一機座號和轉速下不同的功率。

  2.2電動機在額定電壓，基準工作制時，最大轉矩對額定轉矩之比的保證值不小于表3的規定。

三、結構

1、電動機的定子接線盒位于機座上方，接線盒結構為橡套電纜，有三個或六個銅質接線頭，供連接電纜用，接線盒內另有一個銅質接線頭供接地用。電動機的轉子接線盒在高端蓋上方，盒內有三個銅質接線端子和一個接地端子，三個銅質接線頭供連接控制系統，電動機結構見附圖1。

2、傳動方式

  電動機采用聯軸器或正齒輪傳動，在采用正齒輪傳動時，齒輪節圓直徑應不小于軸伸直徑的2倍。

3、刷握和電刷

  本系列電動機刷握裝有最新設計的恒壓彈簧、當電刷在運行中磨損時，集電環與電刷之間的壓力能保持不變。

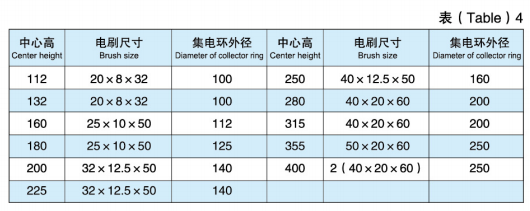

  所有電刷的牌號為J201，尺寸見表4。

4、軸承

  本系列電動機所用軸承的型號見表5

5、集電環

  電動機的集電環用塑料膜壓結構。

  附圖1：YBZR電動機結構圖
